元領耐火材料
低水泥澆注料是以鋁酸鈣水泥和硅微粉混合料為結合劑，加入耐火集料粉料、多種外加劑成分組成的耐火澆注料。其中以CAO含量在1.0%-2.5%的稱為低水泥澆注料，CAO含量小于1.0%稱為超低水泥澆注料，CAO含量小于0.1%的稱為無水泥澆注料。低水泥耐火澆注料基質中是用與澆注料主材質化學成分相同或相近的具有凝聚結合作用的細粉取代部分或大部分鋁酸鈣水泥，因此此類澆注料屬于水化結合和凝聚結合共存的澆注料。關于低水泥澆注料價格在網上的價格參差不齊，1200-2800元/噸的范圍都有。為什么關于價格方面差距這么大，主要是因為多方面因素會影響低水泥澆注料價格。那么主要影響低水泥澆注料價格的因素有哪些呢？今天元領小編就回答這個問題。
1、材質方面

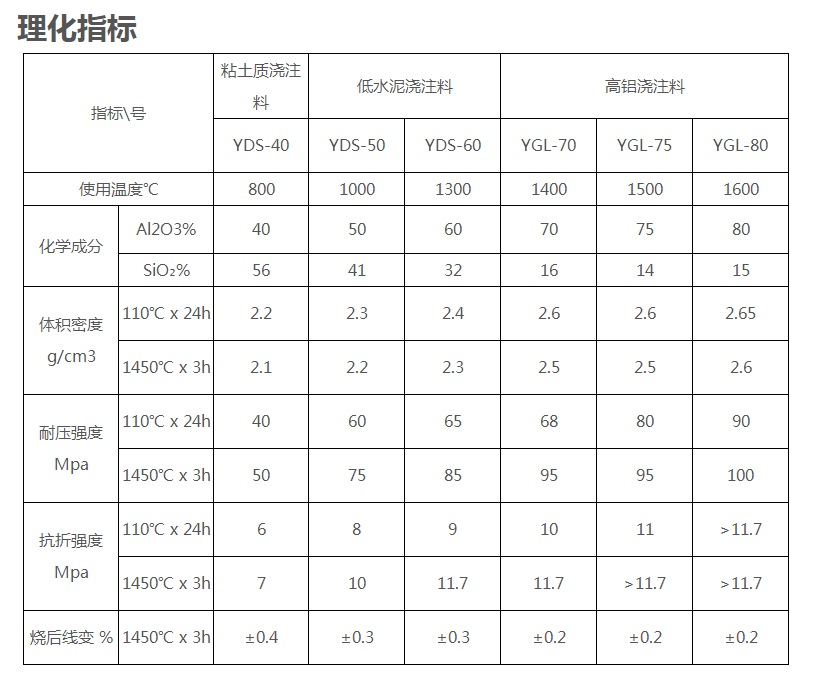

根據高溫工業窯爐使用溫度及狀況不同，使用的低水泥澆注料的主材料是不同的，如采用粘土熟料為主主材料的粘土質低水泥澆注料、采用高鋁礬土熟料為主材料制成的高鋁質低水泥澆注料，采用電熔剛玉為主材料制成的剛玉質低水泥澆注料等。生產原料的不同，導致價格不等，因此在選擇是要根據理化指標或使用溫度、鋁含量等指標進行判斷。
2、外加劑方面
①低水泥澆注料屬于致密型耐火澆注料，采用硅微粉和高鋁水泥混合料或代替大部分高鋁水泥的作用是為了降低加水量，減少高溫使用中共熔物，從而提高耐火溫度和結構強度，因此在配置時采用硅微粉的量要適中。外加劑中常用的材料還有減水劑、促凝劑或緩凝劑、防爆纖維等。
②減水劑的作用就是在不影響澆注料施工性能的基礎上，加入減水劑可以減少澆水量，從而降低氣孔率；
③低水泥澆注料都沒有現貨的，他是根據用戶所在區域及指標要求進行配置，因區域性不通，溫差有差別，需要加入促凝劑或緩凝劑來提高施工性能，促凝劑能夠縮短澆注料凝結時間，快速上強度，可快速脫模；緩凝劑延長澆注料的凝結時間，給與充足的施工時間。
④防爆纖維是一種低溫可燃燒物質，它均勻分布在澆注料中，在烘烤階段，在低溫下形成毛細氣孔，使水蒸氣快速逸出，提高烘烤質量，降低開裂或剝落的風險。
3、施工工藝
根據施工現場的方法不同，改變生產工藝可以做成振動性低水泥澆注料和自流型低水泥澆注料，他們的主要區別在于施工需要支設模具。振動性低水泥澆注料需要對袋澆注部位支好模具，在將攪拌好的澆注料澆注在模具內，在采用震動設備進行震動，排除料層內的空氣，降低氣孔，達到致密結構；自流行低水泥澆注料施工不需要支設模具，將袋施工部位清理干凈后，將攪拌好的澆注料填充到施工部位，依靠自身的流動性，自動攤平，排出空氣，進而達到致密結構。因此施工方法的不同，配料選用的顆粒大小及工藝是不同的。
以上就是元領小編對主要影響低水泥澆注料價格的因素詳細介紹。總的來說，因各廠家生產工藝配置上的不同，對低水泥澆注料價格的影響，當然還有其他因素對價格方面還有影響，如采購數量、物流費用、是否含稅等。低水泥澆注料作為一種耐火材料耗材，價格都不會太高，這就需要才購買時多問幾家廠家，在相同指標和工藝上比價格。關于質量方面還是選擇信譽好的廠家較好。如需報價，可與我們鄭州元領聯系，我們保證童叟無欺！
